송전선로 해석은 송전 시스템의 전력 손실, 전압 강하, 전력 흐름을 예측하고 제어하기 위한 중요한 분석입니다. 송전선로를 통해 전력을 효율적으로 전달하기 위해서는 선로의 저항, 리액턴스, 커패시턴스 등의 요소가 선로 해석에서 고려됩니다. 이번 포스팅에서는 송전선로의 해석에 필요한 주요 개념과 계산 방법에 대해 알아보겠습니다.

---

1. 송전선로 모델링 개념

송전선로는 주로 단거리, 중거리, 장거리로 구분되며, 거리에 따라 해석 모델이 달라집니다.

• 단거리 송전선로(80km 이하): 저항과 리액턴스만 고려하는 모델을 사용하며, 전압 강하와 전력 손실을 주로 분석합니다.
• 중거리 송전선로(80km ~ 250km): 선로의 커패시턴스 효과가 나타나므로 π 모델을 사용해 전압과 전류를 해석합니다.
• 장거리 송전선로(250km 이상): 분포정수 모델을 사용하여 보다 정밀한 해석이 필요합니다.

---

2. 송전선로의 주요 파라미터

2.1 선로 저항 (Resistance, ( R ))

송전선의 저항은 전력 손실을 발생시키는 주요 요인입니다. 주로 도체 재질과 길이에 따라 저항이 결정되며, 일반적으로 구리나 알루미늄 도체가 사용됩니다.

• 전력 손실 계산: $ P_{loss} = I^2 \times R $

2.2 선로 리액턴스 (Reactance, ( X ))

리액턴스는 선로의 자기 인덕턴스에 의해 발생하며, 송전 시스템의 전류 흐름에 영향을 줍니다. 선로 길이와 배치에 따라 달라지며, 리액턴스가 클수록 전압 강하가 커집니다.

2.3 선로 커패시턴스 (Capacitance, ( C ))

송전선로의 커패시턴스는 선로의 길이가 길어질수록 증가하며, 선로 간 전압 차이와 전류 흐름에 영향을 미칩니다. 중거리 이상 송전선로에서 커패시턴스에 의해 무효 전력이 발생할 수 있습니다.

---

3. 송전선로 모델링



3.1 단거리 송전선로 모델

단거리 송전선로에서는 주로 저항과 리액턴스만 고려하여 단순 등가회로로 해석합니다. 이를 통해 전압 강하와 전력 손실을 쉽게 계산할 수 있습니다.

3.2 π 모델 (중거리 송전선로)

중거리 송전선로는 선로의 커패시턴스 효과를 반영하기 위해 π 모델이 사용됩니다. 양쪽 끝에 커패시턴스를 배치하고 중앙에 리액턴스와 저항을 배치하여 선로 특성을 나타냅니다. 이를 통해 송전 효율, 전압 변동률 등을 계산할 수 있습니다.

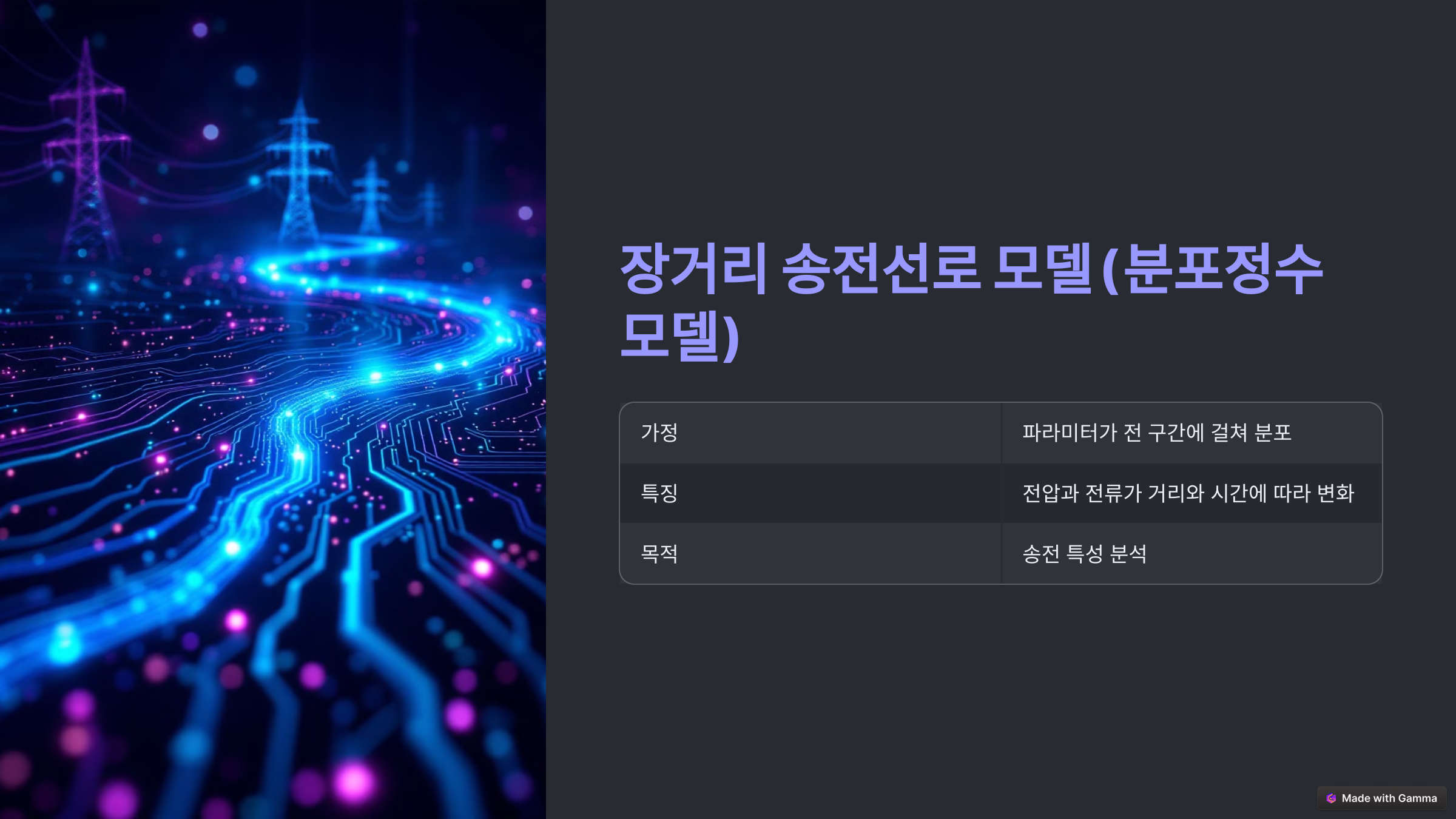

3.3 장거리 송전선로 모델 (분포정수 모델)

장거리 송전선로에서는 선로의 각 파라미터가 전 구간에 걸쳐 분포한다고 가정하여 분포정수 회로를 사용해 해석합니다. 선로가 매우 길어지면 전압과 전류가 거리와 시간에 따라 변화하기 때문에, 이 모델을 통해 송전 특성을 분석합니다.

---

4. 송전 효율과 전압 변동률

송전 효율

송전 효율은 송전된 전력이 손실 없이 수신 단에 도달하는 비율로 정의됩니다. 송전 효율을 높이려면 저항 손실과 리액턴스를 줄이는 것이 중요합니다.

• 효율 계산: $ \eta = \frac{P_{out}}{P_{in}} \times 100 % $

전압 변동률

전압 변동률은 송전선로에서 전력 수요 변동에 따른 전압 변화 비율을 나타냅니다. 전압 변동률이 높을수록 전력 품질이 낮아지므로, 이를 최소화하는 것이 중요합니다.

• 전압 변동률 계산: $ % \Delta V = \frac{V_{no-load} - V_{full-load}}{V_{no-load}} \times 100 $

---

5. Q&A

Q1: 중거리 송전선로에 π 모델을 사용하는 이유는 무엇인가요?
A1: 중거리 송전선로에서는 선로 커패시턴스가 무시할 수 없는 수준이므로, π 모델을 통해 커패시턴스를 반영하여 전압 강하와 전력 손실을 보다 정확하게 계산합니다.

Q2: 장거리 송전선로에서 분포정수 모델을 사용하는 이유는 무엇인가요?
A2: 장거리 송전선로에서는 선로의 파라미터가 구간별로 분포되어 있다고 가정하여 해석해야 하므로 분포정수 모델을 사용하여 보다 정밀한 송전 해석이 가능합니다.

---
